某大學購買了1KW的伺服電機和驅動器。學生根據說明書接線安裝，但遇到異常情況。
PLC發出使能信號后，伺服電機HG-SN102J-S100突然高速旋轉，然后驅動器MR-JE-100A報警AL31。
客戶求助于我司，經楊工檢測，是由于客戶的電源線制作不正確導致。
電機電源插頭是MR-PWCNS4，用戶參考的MR-JE手冊上未提到其使用方法。相關方法在MR-JE的樣本上有記載。

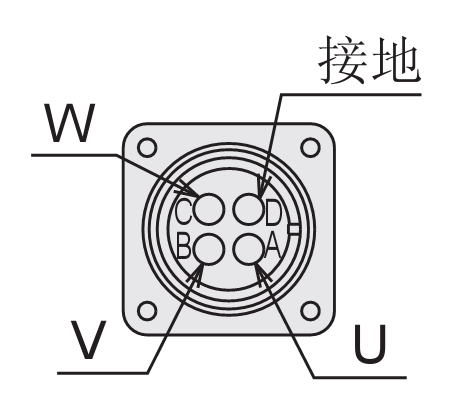

插頭管腳A對應U，管腳B對應V，管腳C對應W，管腳D對應接地。如圖：
此外，還有幾種特殊情況要注意
1、CN1插頭的脈沖端子(PP)如果和其他線頭短路，電機可能會(huì )自行轉動
2、舊設備上電纜老化，導致UVW之間短路，可能會(huì )報過電流或超速等錯誤
