            我用一個條碼掃描器與一臺三菱2NPLC用RS指令通訊，監控程序可以看到讀出來有數據，但是跟實際的條碼值相差甚遠。我在這里就想請教下大家，條碼值一般有26個字母的大小寫和10個阿拉伯數字的組合，這個組合有長有短，三菱的一個數據寄存器比如D120可以存儲和顯示長達十幾位的條碼值嗎？還是只存儲一個值，其他值依次存到D121，D122，下面去呢？我監控程序卻搞不懂其中的奧妙。還有，PLC讀出來的數據怎么樣轉換為有26個字母大小寫和10個阿拉伯數字的組合就是實際上的條碼值呢？然后在人機界面里顯示出來。

學習一下，幫忙頂起來。

在用RS指令的時候是發送的一個數據幀，可以是讀或者寫數據，你要讀掃描儀的條碼肯定要知道他的通訊協議，是專用的還是MODBUS 協議，然后要知道條碼的數據存儲區域地址以及數據類型和大小，然后才好用RS指令去讀取這個站址的條碼存儲區域地址的數據，如果是兩個字則反饋的數據只要把這兩個字的類容顯示出來就好了，其他反饋的字不用去處理，仔細看看條碼儀的通訊協議的數據讀寫格式，和RS指令用法就行

QQ120541058

每個寄存器儲存1-2個字符，讀出來的數值要自己轉換為ASCII碼才能與條碼對應上；
比如監控為H36，它對應ASCII碼的“6”，網上查詢ACSII碼對照表，看看與實際條碼的對應關系

謝謝版主的回復，那請版主好人做到底，幫我看看我要怎么樣編這個程序，把條碼的實際值顯示出來呢！不勝感激�。�！

從監控結果來看，接收到的數據未能連續獲得，所以：

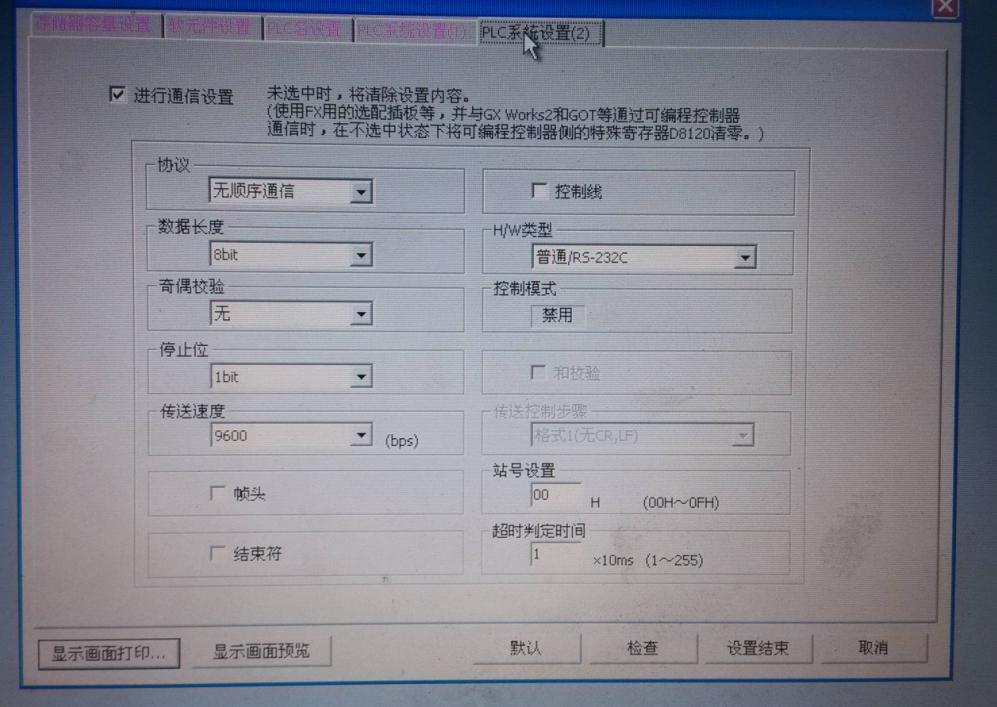

1.確認通訊設置與實際相符，尤其是波特率；
2.找掃碼器說明書，設置其通訊格式；
解決以上問題，將條碼全部讀入PLC中再討論程序問題。

你現在監控到的值，換為16進制
D30中是  H33  4B------------------->ASCII  3K
D31          H36  30------------------->ASCII  60
D32         H33   30------------------->ASCII  30
D33         H30   33------------------->ASCII  03
獲取的數據高位低位互換，再連起來就是K3060330；比實際條碼K130816033201位數是少的

開眼了，版主，我對你佩服得五體投地啊，一直想學這方面的知識，但是網上查詢相關方面的知識實在過于籠統，又太少，你這樣一說，明明白白��！真的非常感謝你！

關注下、這個有點用

有回車符沒有？

你的條碼掃描那里要把回車符加上，還有你的plc那里也要把結束符加上，情況就會(huì )好很多
